三通道直流電阻測試儀的性能特點及技術指標

一、直阻儀概述

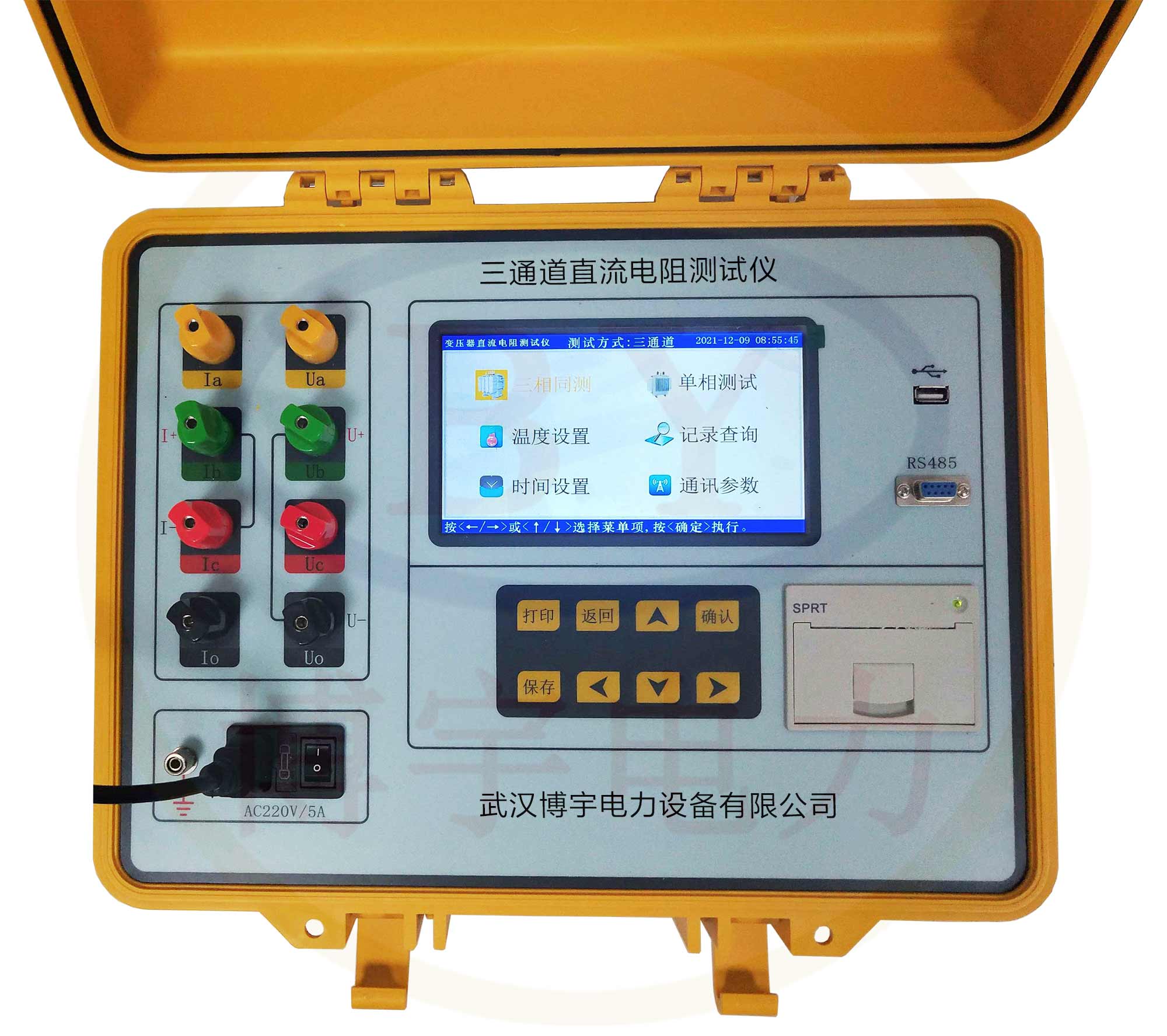

變壓器的直流電阻是變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。為滿足變壓器直流電阻快速測量的需要，我公司研制了針對YN聯接繞組的三通道直流電阻測試儀。該儀器實現了三相同時加電，獨立電流采樣、電壓采樣，同時測量并顯示三相電阻值和三相不平衡率的功能，大大縮短了變壓器直流電阻的測試時間，解決了電力變壓器各分接繞組直流電阻測試耗時長的問題，所需時間僅為傳統方法的1/3。

二、 安全措施

1、 使用本儀器前一定要認真閱讀本手冊。

2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。

3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。

4、 儀器應避免劇烈振動。

5、 對儀器的維修、護理和調整應由專業人員進行。

6、 測試完畢后一定要等放電報警聲停止后再關閉電源，拆除測試線。

7、 測量無載調壓變壓器，一定要等放電指示報警音停止后，切換檔位。

8、 在測試過程中，禁止移動測試夾和供電線路。

三、 性能特點

1、 儀器輸出電流大且自動選擇電流操作簡便。

2、 三通道測量，實時采集，同時測量三個電阻值，并計算三相電阻不平衡率。

3、 既可以三相同時測量，也可以按傳統方式單通道測量，同時具備溫度換算功能，使用方便。

4、 具有完善的保護電路，可靠性強。

5、 內置日歷時鐘、500組數據存儲、調閱、打印功能。

6、 可以設置電阻的相序、分接位置等打印信息。

7、 工業塑殼機箱，重量輕，便于攜帶。

8、 具有音響放電報警，放電指示清晰，減少誤操作。

四、 技術指標

1、 輸出電流：自動選擇電流（最大20A）

2、 量程范圍：0～100Ω

3、 準確度：0.2%±2

4、 最小分辨率：0.1μΩ

5、 工作溫度：-20～40℃

6、 環境濕度：≤80%RH，無結露

7、 工作電源：AC220V±10%，50Hz±1Hz

8、 體積：長400mm×寬340mm×高195mm

9、 凈重：8kg
