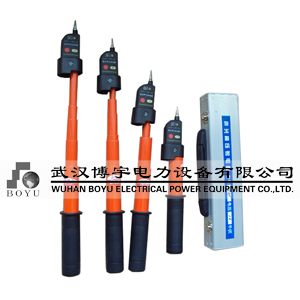

產品名稱：10kv驗電器
產品類別：驗電器----高低壓聲光驗電器驗電器
使用環境條件　
（1）　環境溫度：-25℃~+55℃
（2）　相對溫度：≤90%
（3）　使用場合：戶內戶外無雨天氣

驗電器，驗電筆

驗電器的外形尺寸
型號規格　　　　　　回縮尺寸　　　　　　絕緣長度
BY-ⅡA10KV　　　　　　40±2　　　　　　　100±2
BY-ⅡB10KV　　　　　　28±2　　　　　　　100±2
BY-ⅡA35KV　　　　　　48±2　　　　　　　150±2
BY-ⅡB35KV　　　　　　40±2　　　　　　　150±2
BY-ⅡA110KV　　　　　　58±2　　　　　　　200±2
BYY-ⅡA220KV　　　　　78±2　　　　　　　300±2
BY-Ⅱ330KV　　　　　　100±2　　　　　　　500±2
BY-Ⅱ500KV　　　　　　160±2　　　　　　　720±2
BY-Ⅱ0.2-10KV　　　　　20±1　　　　　　　80±2

型號及規格        啟動電壓KV         響應距離cm

BY-ⅡAB10KV          ≤3                ≤1

BY-ⅡAB35KV          ≤12               ≤2

BY-ⅡA110KV          ≤30               ≤3

BY-ⅡA220KV          ≤60               ≤6

BY-ⅡA500KV          ≤120              ≤60

BY-Ⅱ0.2-10KV        ≤3                ≤5

BY-Ⅱ18-20KV         ≤4                ≤2

BY-ⅡAB6KV           ≤2                ≤1

★ 說明：驗電器的響應距離是指驗電器的接觸電極雖還未直接與帶電體接觸，但驗電器自己作出有電指示的距離。

 驗電器操作桿電氣性能

規格（KV）      泄露試驗（KV）        泄露電流          耐壓（KV）

 10KV              12                  ≤10              100

  35KV              42                  ≤10              150

  110KV             88                  ≤10              250

  220KV             176                 ≤10              450

★ 說明：耐壓時間均1min，工頻耐壓后不應出現局部發熱、閃爍及擊穿等現象。



系列高壓交流驗電器還應具備以下功能：

★ 具有耐一定的沖擊與自由跌落

★ 具有抗同相與異相干擾

★ 具有分辨交流感應的能力

★ 具有分辨直流電壓的能力

★ 具有防短接與電火花侵入的能力
