氧化鋅避雷器檢測儀的工作原理及技術指標

一、用途及特點
氧化鋅避雷器檢測儀用于檢查10 KV及以下電力系統用無間隙金屬氧化物避雷器MOA閥片間接觸不良的內部缺陷（在一定范圍內替代局放儀），測量MOA的直流參考電壓（U1mA）和0.75 U1mA下的泄漏電流（Id）。
該檢測儀充分考慮了其實用性，它集直流高壓電源、測量、控制系統為一體，將全部元器件濃縮在一個機箱內，體積小，重量輕，可攜帶到任何地方使用，現場只需一根地線，一根高壓線，按一下檢測鈕，即可完成全部項目的測量，方便致極，是批量生產和現場試驗的理想選擇。

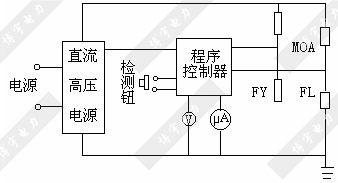

二、簡要工作原理

人工按一下檢測鈕，便啟動直流高壓電源，由程序控制器從FL上采樣，產生1mA的恒流通過MOA，經FY自動測量U1mA，然后又由程序控制器發出指令產生0.75 U1mA的恒定電壓加在MOA上，進而從FL上測得流過MOA的電流Id以LCD數字分別顯示在兩塊表頭上，并可長時間保存，以便讀數。最后，程序控制器關閉直流高壓電源，自動放電，發出安全指示，告知測量完畢。

三、主要技術指標
1.測量范圍：電流0～1000 µA    電壓：0～30 kV
2.精    度：1%±1個字
3.分辨率：電流1 µA         電壓：0.1 kV
4.工作電源：220 V±10%，50 HZ
5.外形尺寸：375×255×275 mm
6.重    量：5 kg
