GB/T 4585-2004 / IEC 60507:1 991《交流系統用高壓絕緣子的人工污穢試驗》
GB/T 16434-1996《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》
GB 311.1—83 《高壓輸變電設備的絕緣配合》
GB/T 5582—93 《高壓電力設備外絕緣污穢等級
等值鹽密度：指污穢液等效為相同電導氯化鈉溶液的溶質密度，通常以kg/m3表示。
絕緣子的爬電比距: 絕緣子的總爬電距離L除以試驗電壓與√3的積；它通常以mm/kV來表示。
污穢層: 由鹽和惰性材料組成的絕緣子表面上的導電電解層。
附鹽密度（SDD): 沉積在絕緣子一給定表面（金屬部分和膠合材料不計入此表面）上的鹽量除以該表面的面積；它通常以mg/cm2表示。
電導率測試儀，也稱為直讀式等值鹽密度測試儀（鹽密儀），專為測試絕緣子等值鹽密度而設計。系統內置絕緣子等值鹽密度計算公式，讀數直觀。使用中文菜單，操作簡單。儀器自帶微型打印機，方便數據保留和對比。大屏幕液晶顯示，所有參數和結果一目了然。內置大容量鋰電池，方便野外現場測試。
儀器遵照GB/T 16434-1996《高壓架空線路和發電廠、變電所環境污區分級及外絕緣選擇標準》的規定和要求，適用于高線架空線路、發電廠、變電所等場所的外絕緣設備鹽密度測試。
4.1 測量范圍
鹽 密：0.0001mg/cm2～9.9999mg/cm2（按X-4.5型絕緣子為準）
溫 度：0℃～99℃
電導率：0.0001μs/cm～200000μs/cm
4.2 測量精度
鹽 密：分辨率0.0001位，滿量程精度優于±2%
溫 度：分辨率0.1位，精度優于±0.5℃
電導率：分辨率為量程的1/1000，滿量程精度優于±0.5%
注：在測試低濃度溶液時選用電極常數K值小的電極；在測試高濃度溶液時選用電極常數K值大的電極。詳細選型參見隨機附件部分。
4.3 顯示輸出方式
A．液晶顯示測量結果。
B．通過打印機可直接輸出測量數據。
C．通過數據線上傳到電腦進行處理。
4.4 使用條件
環境溫度：0℃ ～ 50℃
相對濕度：≤80%
電 源：內配可充電電池，也可用AC220V ±10%
體 積：315mm×280mm×140mm
重 量：約3KG
1. 直讀式，絕緣子表面鹽密度直接顯示，同時顯示電導率，并自動判斷污穢等級，不用計算也不要標準。
2. 采用進口標準鉑電極，數據穩定可靠。
3. 測量范圍大。鹽密測量范圍為0.0001μg/cm2～ 9.9999mg/cm2。
4. 儀器自帶微型打印機，方便現場準確、真實、有效地記錄結果。
5. 儀器內置大容量充電電池，并帶有電量顯示功能。欠壓自動關機，方便野外使用。
6. 具有溫度自動補償功能。溶液電導值自動補償為20℃時的取值，也可以補償到我們需要的溫度和無補償測試。
7. 測量數據準確，鹽密分辨率0.0001位。
8. 具有系統自動校驗功能。開機自動校驗，提高測量準確度。
9. 采用標準菜單操作。操作簡單易學，方便使用。
10. 全量程自動切換。提高了測量各種低鹽密度時的準確度。
11. 中文帶背光液晶顯示。大屏幕中文菜單。
12. 可以同時測量溶液的電導率、溫度、等值鹽密度等。
儀器的主要功能是測試絕緣子等值鹽密的值，為此需要用戶根據實際情況設定絕緣子表面積、溶液體積等參數。儀器配備微型打印機，方便數據記錄。儀器一次可以存儲60組數據數據，并能查看和刪除。
6.1 主菜單

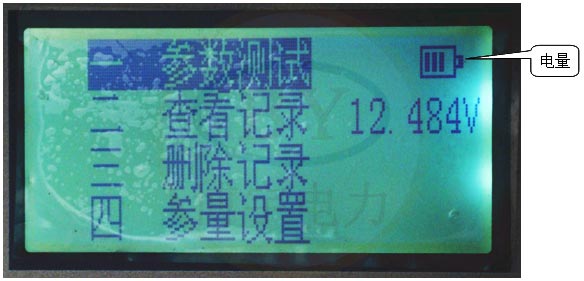

圖1 主菜單界面
圖2鍵盤
儀器開機后按"確認"鍵進入"參數測試"如圖3。

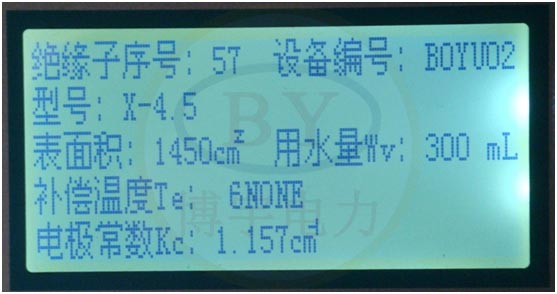

圖3 參數設置界面
在圖3界面長按"←"鍵2秒進入參數設置，再按"↑"鍵和"↓"鍵改變參數，設置完成后按"確認"鍵保存并進入測試主界面（如圖4）。本儀器只需一個界面就可以設置所有參數，且保存后可以直接調用（本公司已經按照中國常用的絕緣子參數設置了70種，用戶可以直接調用）。
絕緣子表面積設置
各種型號的絕緣子其表面積有所不同，使用時請輸入測試儀絕緣子的表面積。絕緣子表面積具體取值參照附錄A（常用絕緣子表面積及泄露距離一覽表）。
溶液體積設置
溶液體積在實驗時約等于去離子化蒸餾水的體積。用水量以能完全溶解絕緣子表面污穢物中的可溶性鹽為宜，具體可參照表1（絕緣子表面積與鹽密測試用水量的關系）。
溶液溫度設置
相同溶液在不同溫度時其電導率會有差異，為了保證結果的可參照性和可比性，儀器可以把實際溫度下的電導率轉化為20℃時的對應值，自動進行溫度補償。
溶液溫度設置有三種模式：
① 為溫度自動"AUTO"補償模式；
② 不使用溫度補償模式，"NONE"模式；
③ 用戶自設定模式，0-49.9℃。
進入圖4界面后，再按確認鍵就開始測試，開始測試時顯示屏上的"測試停"標志會閃爍，測試好后按確認測試停，然后長按←鍵2秒自動保存，長按→鍵2秒自動打印當前記錄。（注意：用電池工作時盡量不要打印，為了節約電量）。

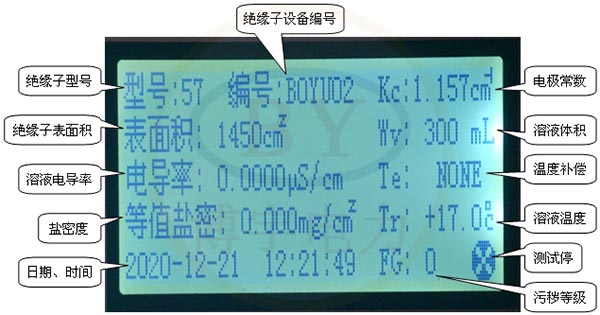

圖4 測試界面
如果測試完成后需要調用以前的記錄，可以直接按返回鍵返回到主菜單。
6.2 查看記錄
進入進入主菜單選擇查看記錄（圖5），然后用↑鍵和↓鍵依次查看，長按←鍵2秒自動刪除當前記錄，長按→鍵2秒自動打印當前記錄。按返回鍵返回到主菜單。

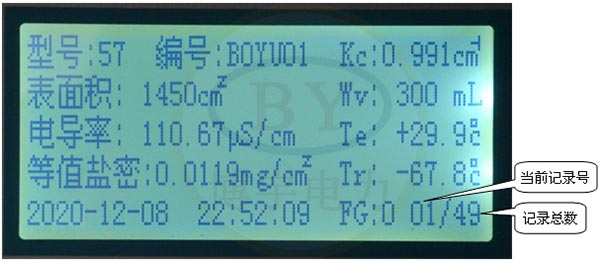

圖5 查看記錄界面
6.3 刪除記錄
進入圖一主菜單后，按上下鍵選擇刪除記錄菜單按確認進入圖6界面。該界面是刪除全部記錄的操作，為了防止誤刪，我們多設計了一個提醒，就是只有長按→鍵2秒后屏幕上的"確認"被選中后才可以按確認鍵確認刪除。其他只需按屏幕提示操作即可。（提示：取消鍵也就是返回鍵）。按返回鍵可以到主菜單。

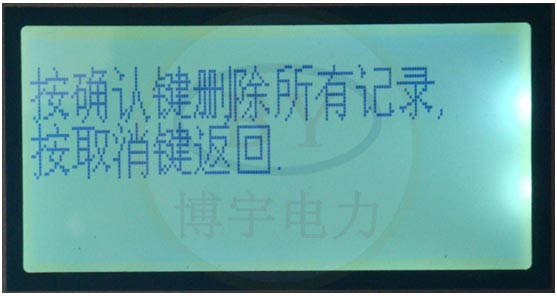

圖6 刪除所有記錄界面
6.4 參量設置

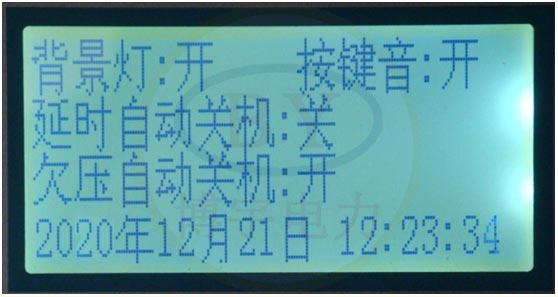

圖7 參量設置界面
進入參量設置界面后，長按右鍵2秒后屏幕上會出現反顯字符，然后通過單擊上下鍵可以改變參數，通過單擊左右鍵，移動光標。設置完成后按返回退出設置界面。
7.1 選取絕緣子
帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。
7.2 配置溶劑
建議選用去離子水，即蒸餾水，或者用純凈水，要求其電導率小于10μS/cm。
取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。
方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子（包括懸式絕緣子及支柱絕緣子的單元裙段）的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量如下表：
| 面積cm2 | ≤1500 | ＞1500～2000 | ＞2000～2500 | ＞2500～3000 |
|---|---|---|---|---|
| 用水量，ml | 300 | 400 | 500 | 600 |
方法二：按每平方厘米表面積用水0.2ml計算總用水量。
7.3 擦拭表面污穢
建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。
以紗布和蒸餾水為例，擦拭步驟如下：
① 取兩種紗布侵入上述7.2中配置好的蒸餾水中，再用潔凈鑷子把水擠干后取出。
② 使用第一片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈。
③ 使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈。
注意：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。
7.4 溶解
將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分攪拌，使污穢充分溶解在去離子水中，得到污穢溶液。
注：未溶解物質為非可溶性物質，其對測試結果沒有影響。
7.5 測試
將電極插入溶液中，按操作方法操作，等待2分鐘后再讀數。本儀器內置絕緣子等值附鹽密度的計算公式，且量程自動轉換，可以直接讀出鹽密值。
注意事項：
① 宜將電極長度的1/3以上插入溶液，過短將會影響溫度測量。
② 測試時不宜讓電極接觸杯壁，以免影響電導值和溫度值。
8.1 儀器保護
a) 本儀器屬于電子精密儀器，使用時請輕拿輕放。
b) 機箱為鋁合金材料，接觸腐蝕性物質，碰撞尖銳物體，都可能影響器外觀。
c) 請勿將液體潑濺于儀器，可能導致儀器內部電路故障。
d) 請將儀器置于通風干燥處存放。
e) 請使用電壓220V市電電源，定期給電池充電。
8.2 電極維護
a) 電極為儀器最精密的附件，請務必妥善保管。
b) 電極為易損且必備物件，建議購買儀器時配置多只電極，以留備用。
c) 儀器使用完后，將電極用試紙擦拭干凈后存放。
d) 如發現鍍鉑黑電極失靈，可浸入10%硝酸或鹽酸溶液中2分鐘,然后用蒸餾水清洗。
8.3 電池維護
a) 儀器內置大容量充電電池，且具有智能充電管理功能，充滿后自動停止充電。
b) 當儀器長期不使用時，保證電量在30%時存放為宜。
c) 在低溫條件下使用時，電量會減少，屬于正常現象。
d) 最好不要等電池電量使用盡后再充電。
e) 當電量不足時，請不要使用打印功能，否則可能加速電池老化。
8.4 打印機維護
a) 打印機開蓋前請關斷儀器電源。
b) 將新熱敏打印紙卷熱敏涂層面朝上放入打印機紙倉。
c) 合上前蓋時要讓紙從出紙口中伸出一段，讓膠軸將紙卷充分壓住。
d) 如果出現打印紙走偏現象，可以重新打開前蓋，調整打印紙位置。
