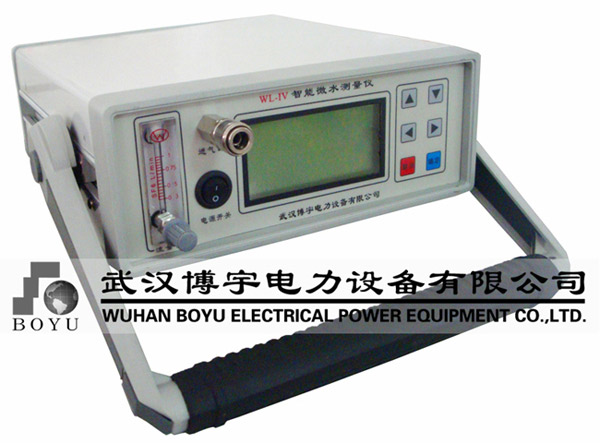

微水測量儀使用測量方法

測量方法

1、連接SF6設備

將測量管道上螺紋端與開關接頭連接好，用扳手擰緊，關閉測量管道上另一端的針型閥；

再把測試管道上的快速接頭一端插入露點儀上的采樣口；

將排氣管道連接到出氣口。

最后將開關接頭與SF6電氣設備測量接口連接好，用扳手擰緊；

2、檢查電量

本儀器推薦優先使用交流電。

使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。

3、開始測量

首先全部打開面板上的流量閥，然后用儀測量管道上的針型閥調節流量，把流量調節到0.6L/M左右，開始測量SF6露點。

第一設備測量時間需要6分鐘左右，其后每臺設備需要2-3分鐘。

4、存儲數據

設備測量完成后，可以將數據保存在儀器中，按“確定”鍵調出操作菜單，具體操作方式見下節內容。

5、測量其他設備

一臺設備測量后，關閉測量管道上的針型閥和露點儀上的調節閥。將轉接頭從SF6電氣設備上取下。如果需要繼續測量其他設備，請不要關閉儀器電源，按照上面步驟繼續測量下一臺設備。

6、測量結束

所有設備測量結束后，關閉露點儀電源。

菜單操作

在測量狀態，通過確定鍵可以進入功能菜單，如圖。

1、保存數據

在測量狀態，通過長按“確定”鍵（2秒）可以進入功能菜單，按“上”、“下”鍵選擇“保存記錄”菜單，按“確定”鍵，進入保存數據頁面，保存數據時，可以根據設備進行編號。雙擊“左”鍵進入編號設置，設備編號最多為六位，可以通過“上”、“下”鍵增加數值大小，“左”、“右”鍵調整數據位數。輸入編號后，按“確定”鍵保存編號，再按“確定”鍵，（此時等待2秒完成保存數據并自動進入功能菜單）。按“返回”鍵可以返回到實時測量界面。

2、查看記錄

在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“查看記錄”菜單，按“確定”鍵，進入查看記錄頁面。顯示時從最后一個被保存的數據開始�？梢园础吧稀�、“下”鍵翻看數據。

雙擊“左”鍵進入當前數據刪除，按“確定”鍵，可刪除當前數據。按“取消”鍵可以返回上一級，此時不刪除數據。

3、刪除記錄

在測量狀態，通過按“確定”鍵可以進入功能菜單，按“上”、“下”鍵選擇“刪除記錄”菜單，雙擊“左”鍵指向“確任”；確按“確定”鍵，可刪除所有數據，按“取消”鍵可以返回上一頁此時不刪除數據。

4、參數設置

在測量狀態，通過按“確定”鍵可以進入功能菜單，雙擊“左”鍵進入，按“上”、“下”鍵選擇修改時間、自動延時開關機、聲音、自動欠壓開關機等，按“確定”鍵，進入修改時間頁面。通過“上”、“下”鍵可以增加時間數值，“左”、“右”鍵可以減小時間數值。輸入小時、分鐘、秒后，按“確定”鍵可以轉到下一個修改域內。

注意事項

♣   儀器應放置在安全位置，防止摔壞。避免劇烈震動。

♣   勿測有腐蝕性的氣體。

♣   調節氣體流量時，流量閥應緩慢打開，使流量指示在0.5升/分鐘左右。

♣   儀器使用前，應及時充電。充電時只需將電源線接入220V插座，無需打開電源開關，儀器將自動充電，充電時間一般需要10個小時以上。
